Coup de bélier : Comment protéger vos canalisations industrielles ?

Le "coup de bélier" est l'une des causes principales de rupture de canalisation et de défaillance des vannes.

Imaginez un choc brutal, un bruit de martèlement métallique résonnant dans toute votre usine, suivi d'une fuite soudaine sur un raccord. Ce phénomène, bien connu des ingénieurs sous le nom de coup de bélier, est bien plus qu'une simple nuisance sonore : c'est une menace réelle pour la sécurité de vos opérateurs et l'intégrité de vos équipements.

Chez Hydrotech Industrial, nous aidons nos clients à diagnostiquer et à neutraliser ces risques avant qu'ils ne causent des arrêts de production coûteux.

Qu'est-ce que le coup de bélier ?

Le coup de bélier est une onde de choc de pression qui se produit lorsqu'un fluide en mouvement est contraint de s'arrêter ou de changer de direction brusquement.

Lorsqu'une vanne se ferme instantanément, l'énergie cinétique du fluide se transforme en une surpression massive. Cette onde remonte la canalisation à une vitesse dépassant souvent les 1000 m/s, créant des pics de pression pouvant atteindre 50 à 100 bars au-dessus de la pression de service normale.

Les causes fréquentes en milieu industriel

Plusieurs facteurs peuvent déclencher ce phénomène destructeur :

• Fermeture brutale d'une vanne : L'utilisation de vannes quart de tour (type boisseau sphérique) actionnées manuellement trop vite.

• Arrêt soudain d'une pompe : Une coupure de courant ou un arrêt d'urgence qui stoppe le flux instantanément.

• Présence d'air dans les conduites : Les poches d'air compressibles accentuent la violence des chocs.

• Vapeur et condensats : Dans les réseaux thermiques, la rencontre entre la vapeur et des poches d'eau froide crée des implosions violentes.

Comment protéger votre installation ? (Les solutions Hydrotech)

La prévention est la clé pour éviter les ruptures de brides et la déformation des pompes. Voici les solutions techniques que nous recommandons :

1. Installation de vannes à fermeture lente

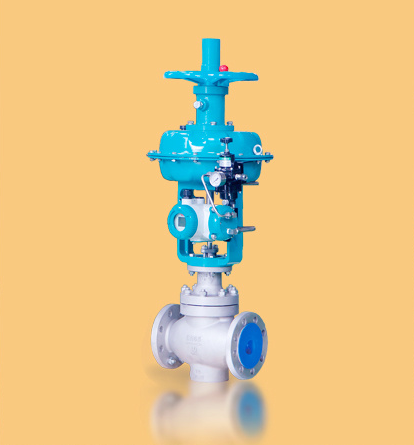

Au lieu de vannes manuelles rapides, optez pour des vannes motorisées avec un temps de manœuvre ajustable ou des vannes à volant (type soupape) qui imposent une fermeture progressive.

2. Les Anti-béliers (Amortisseurs de pulsation)

Ces dispositifs contiennent une membrane ou un piston sous pression d'azote. Ils agissent comme un "coussin" qui absorbe l'onde de choc dès qu'elle se forme.

3. Clapets anti-retour à fermeture amortie

Certains clapets sont conçus pour se fermer avant que le flux ne s'inverse, ou possèdent un ressort de rappel qui adoucit l'impact.

4. Les Ventouses (Vannes de purge d'air)

Éliminer l'air emprisonné dans les points hauts de votre réseau réduit considérablement l'instabilité du fluide.

Tableau de diagnostic rapide

L'expertise Hydrotech à votre service

Une protection efficace commence par un calcul précis des pressions transitoires. Ne laissez pas un pic de pression détruire vos actifs. Les experts d'Hydrotech Industrial vous accompagnent dans le choix des matériaux et des dispositifs de protection adaptés à la configuration spécifique de votre site.

Une vibration suspecte dans vos tuyauteries ?
