Fabricant prix compétitifs Chine Vanne de régulation pneumatique à membrane à trois voies

Utilisation:

Devis gratuit (selon diamètre et application)
Signal de Commande 20-100 kPa ou 4-20 mA (avec positionneur).
Diamètre Nominal (DN) Généralement de 20 mm à 300 mm.

Disponible en:

Pression Nominale (PN) PN16, PN40, PN64 (ou ANSI 150/300).
Plage de Température Standard : -20°C à +200°C ; Haute temp : jusqu'à +450°C.
Références selon vos besoins

Consultation en ligne

Présentation détaillée

Description Technique

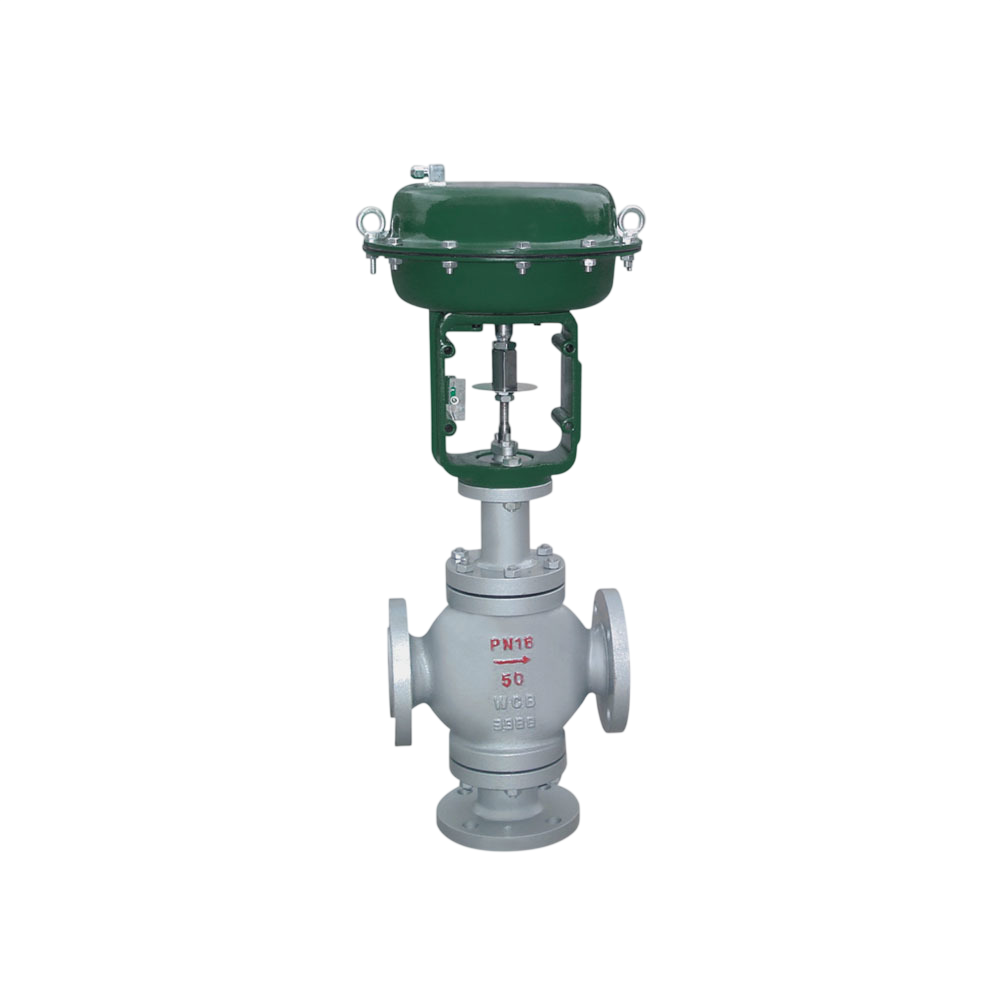

La vanne ZJHF(H) est un actionneur terminal utilisé dans les systèmes de contrôle de processus industriels pour réguler le débit, la pression ou la température d'un fluide. Sa particularité réside dans son corps à trois voies, qui permet soit de diviser un flux, soit de mélanger deux flux distincts.

1. Conception et Fonctionnement

Elle se décline en deux configurations principales selon l'arrangement interne du clapet :

Type de répartition : Un flux entrant unique est divisé en deux flux sortants. Idéal pour détourner un fluide vers une ligne de dérivation (bypass).
Type de mélange : Deux flux entrants sont combinés en un seul flux sortant. Très utilisé pour le contrôle de la température par mélange de fluides chaud et froid.

2. Composants Principaux

Actionneur pneumatique à membrane : Convertit le signal de pression d'air en un mouvement linéaire. Il est conçu pour être compact tout en offrant une force de poussée élevée.
Corps de vanne : Généralement moulé en acier au carbone (WCB) ou en acier inoxydable (CF8/CF8M) pour résister à la corrosion et à la pression.
Clapet de vanne : Structure guidée pour assurer la stabilité même sous des variations de pression importantes.

3. Caractéristiques Techniques (Spécifications types)

Caractéristique	Description
Diamètre Nominal (DN)	Généralement de 20 mm à 300 mm.
Pression Nominale (PN)	PN16, PN40, PN64 (ou ANSI 150/300).
Plage de Température	Standard : -20°C à +200°C ; Haute temp : jusqu'à +450°C.
Signal de Commande	20-100 kPa ou 4-20 mA (avec positionneur).
Type d'Étanchéité	Joint souple (classe VI) ou métal-métal (classe IV).
Caractéristique de débit	Linéaire ou Égal pourcentage.

4. Avantages Clés

Remplacement de deux vannes : Une seule vanne à trois voies peut remplacer deux vannes à deux voies, réduisant ainsi les coûts d'installation et l'encombrement.
Stabilité : La structure interne est conçue pour minimiser les déséquilibres de force sur le clapet, évitant ainsi les vibrations.
Précision : Équipée d'un positionneur, elle offre une réponse très fine aux variations du signal de commande.

Applications Communes

On retrouve ce type de vanne dans les secteurs de la pétrochimie, de la métallurgie, du traitement des eaux et de la production d'énergie, particulièrement pour la gestion des échangeurs de chaleur et des circuits de refroidissement.
